- Diferencia fundamental entre los Modelos Digitales de Terreno (MDT), que representan la superficie natural, y los de Superficie (MDS), que incluyen elementos como edificios y vegetación.
- Uso de tecnologías avanzadas como el LiDAR y la fotogrametría para obtener nubes de puntos 3D con alta precisión métrica.
- Aplicaciones críticas en ingeniería, hidrología, planificación urbana y gestión de riesgos naturales mediante el análisis de pendientes y escorrentías.

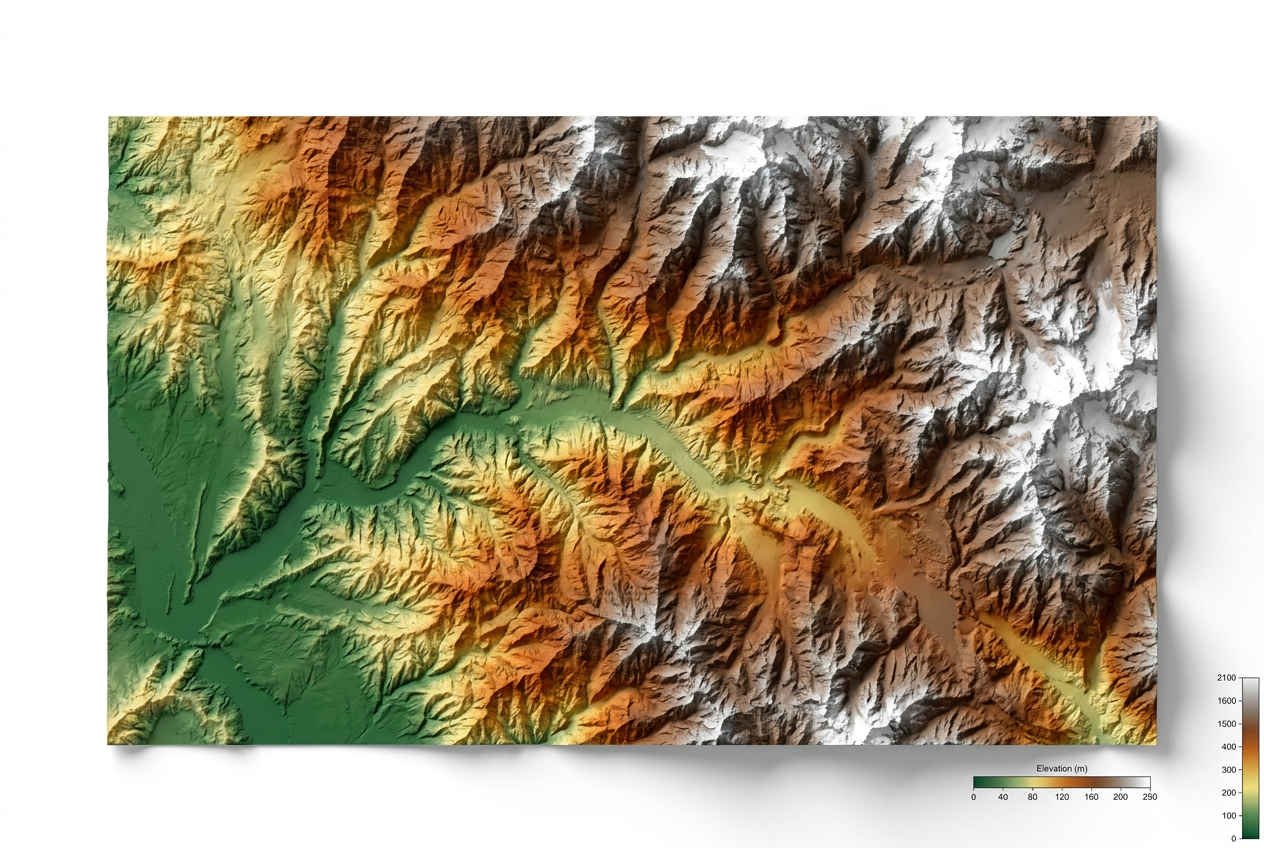

Cuando hablamos de representar la superficie de nuestro planeta en un ordenador, nos metemos en el terreno de los modelos digitales de elevación. Básicamente, se trata de representaciones matemáticas en 3D de la topografía de una zona, ya sea terrestre o incluso de otros cuerpos telúricos, adaptadas para que podamos procesarlas digitalmente. No es solo un mapa, sino una herramienta potente que nos permite analizar la altimetría y batimetría con una precisión asombrosa.
Para que nos entendamos, estos modelos son la base de muchísimas cosas que usamos hoy en día, desde el GPS hasta la planificación de una carretera. Dependiendo de lo que queramos analizar, usaremos un modelo u otro, ya que la resolución y la calidad de los datos determinan si el resultado es útil para un proyecto de ingeniería civil o simplemente para una visualización general del relieve.
Diferencias clave: MDT frente a MDS
Es muy común confundirlos, pero hay una diferencia vital. El Modelo Digital del Terreno (MDT) se centra exclusivamente en la superficie natural. Imagina que pudieras quitar de un plumazo todos los edificios, los árboles y las infraestructuras; lo que quedaría sería el MDT. Es fundamental para estudios hidrológicos, ya que permite ver por dónde correría el agua en una inundación sin que los edificios estorben en el cálculo.
Por otro lado, tenemos el Modelo Digital de Superficie (MDS). Aquí sí que entra todo lo que hay sobre el suelo: tejados, copas de árboles, postes de luz y cualquier elemento visible. Estos modelos se sacan habitualmente mediante la correlación de imágenes aéreas y son la joya de la corona para el urbanismo, ya que permiten hacer simulaciones de sombras solares o planificar dónde poner una antena de telefonía para que no haya obstáculos en la línea de mira.
¿Cómo se consiguen estos datos?
La tecnología ha avanzado una barbaridad y ahora tenemos varias vías para obtener esta información. Una de las más precisas es el sistema LiDAR aerotransportado, que consiste en lanzar pulsos láser desde un avión. Estos pulsos rebotan en el terreno y vuelven al sensor, creando una nube de puntos 3D georreferenciada. Lo mejor es que estos puntos se pueden clasificar: el sensor sabe si el láser ha golpeado el suelo, una pared o una hoja, permitiendo generar MDT y MDS con un nivel de detalle impresionante.
Además del LiDAR, existen otros métodos muy utilizados:
- Interferometría radar y estereoscopía: Se usan pares de imágenes aéreas o satelitales (fotogrametría) para reconstruir la geometría del terreno.
- Digitalización de curvas de nivel: Un método más clásico basado en mapas ya existentes.
- Entrada directa de coordenadas: Mediante GPS o triangulaciones hechas por topógrafos en el campo.
En cuanto a los formatos, es habitual encontrar archivos COG (Cloud Optimized GeoTIFF) para los rasters, o formatos LAZ (que son versiones comprimidas de los LAS) para las nubes de puntos. Algunos modelos incluso vienen coloreados en RGB o con infrarrojo para añadir información espectral.
Aplicaciones prácticas en el mundo real
El campo de uso de los DEM es amplísimo. En el ámbito de la ingeniería y el diseño de infraestructuras, son vitales para trazar perfiles topográficos y calcular el movimiento de masas, como en el caso de prevenir avalanchas. También son la base de los Sistemas de Información Geográfica (SIG), donde se integran para analizar la morfología del terreno y detectar señales tectónicas o climáticas.
Si nos vamos a temas más específicos, estos modelos son imprescindibles para:
- Agricultura de precisión y gestión forestal, optimizando el uso del suelo.
- Sistemas de transporte inteligentes y seguridad automotriz avanzada.
- Rectificación geométrica de imágenes satelitales y planificación de vuelos rasantes.
- Análisis de visibilidad y línea de mira para telecomunicaciones.
Características técnicas y resolución
Para saber si un modelo nos sirve, hay que fijarse en tres cosas: la resolución, la cobertura y la calidad. La resolución es, sencillamente, la distancia entre dos puntos adyacentes. Podemos tener modelos con un paso de malla de 200 metros para análisis globales, o modelos hiperdetallados de 0,5 metros o incluso 25 centímetros para zonas urbanas densas como el área metropolitana de Barcelona.
Sobre la estructura de los datos, existen diferentes tipos de redes. Las más comunes son las redes cuadradas o rectangulares, pero también se usan redes hexagonales o triangulares (como la Triangulación de Delaunay). En el caso de los datos satelitales, organismos como la NASA o el USGS ofrecen bases de datos gratuitas como el SRTM o ASTER, aunque la precisión es menor que la de un vuelo LiDAR local.
La gestión de estos datos suele pasar por un proceso de limpieza donde se eliminan artefactos y se rellenan huecos mediante interpolación. En zonas de agua, se suele asignar una cota constante para evitar errores en los análisis hidrológicos. Todo este despliegue técnico permite que hoy tengamos una visión digital exacta de nuestro entorno, facilitando la toma de decisiones en proyectos de gran envergadura y la protección civil ante riesgos naturales.
